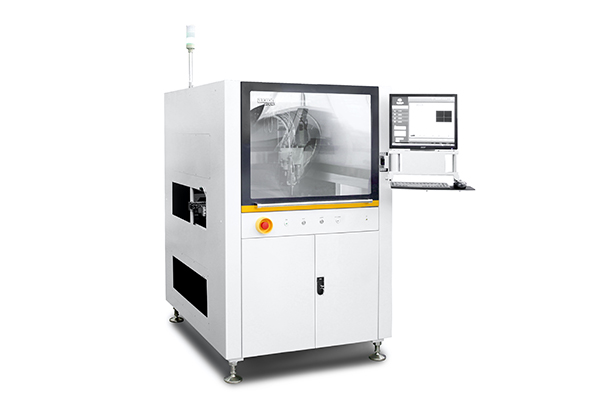

AC-500D大尺寸涂覆设备，是应用于中等产能的涂覆生产设备。
AC系列是axxon公司专门研发，应用于涂覆、接触式点胶，也是可以集成多种闭环监控模块的智能型生产设备，非常适用于在线和批量生产。基于多年的开发完善及市场验证，AC系列已经广泛而出色地服务于多个行业的精密三防涂覆应用，尤其对消费电子、汽车电子、家电等多个行业中的复杂多避让区域选择性涂覆应用，提供灵活独到的解决方案。
资料下载
产品特性
高精度运动平台
• 高精度一体式焊接加工机架，保证运动精度长期稳定性
• 采用进口精密滚珠丝杠，保证高运动精度和静音性
• 采用伺服电机闭环控制，最小分辨率0.002mm 最大运动速度可达800mm/s，重复精度+-0.025mm
在线式设备
• 配备3mm/5mm加长销不锈钢链条，负载可达10kg
• 轨道链条防护设计，避免胶水污染
• 可选配单段式轨道，双段式轨道，满足不同CT要求
• 轨道型材硬质氧化处理，耐久性强
软件系统
• 人性化操作界面，操作简便、上手容易
• 支持中/英文切换，满足不同用户语言需求
• 功能丰富，支持多种工艺参数闭环监控
• 可在线/离线编程，满足不同客户现场使用需求
• 可拓展MES生产追溯系统
视觉系统
• 支持CCD找Mark基准定位功能，确保涂覆精度与生产稳定
• 软件视觉自动位置补偿，有效消除板偏导致的位置误差
• 支持CCD编程，大大节省人工教导时间成本

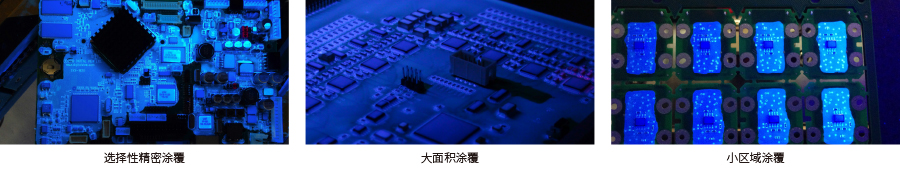

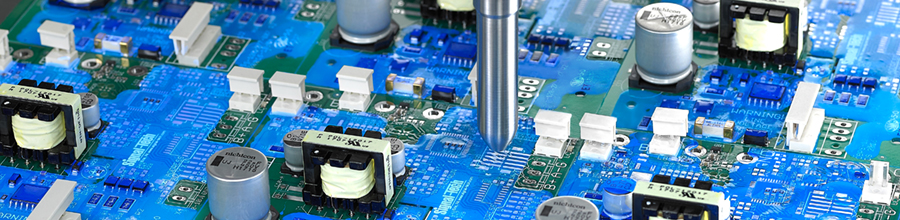

工艺应用
规格参数
|
基本参数 |
AC-500D |
|
功率 |
220V , 2.2kW, 10A, 50/60 Hz |
|
气压 |
80 psi (5.5 bar) |
|
外形尺寸 |
1194 × 1462 × 1610mm (W × D × H) |
|
设备重量 |
700kg |
|
排风要求 |
直径 200mm ，风量 ≥13m²/minute |
|
调宽方式 |
电动 |
|
通信协议 |
SMEMA |
|
点胶区域 |
L750 × W600mm(单阀) |
|
L650 × W600mm(V-5000+V-420) |
|
|
L650 × W550mm(V-5000倾斜+V-420) |
|
|
X/Y 轴速度 |
800mm/s |
|
X/Y轴最大加速度 |
0.8g |
|
X/Y/Z轴重复精度 |
± 25um, 3σ |
|
X/Y/Z轴驱动方式 |
伺服马达, 滚珠丝杆 |
|
Z轴速度 |
300mm/s |
|
Z 轴最大加速度 |
0.3g |
|
轨道承重 |
10 kg |
|
最小承载宽度 |
50mm |
|
最大承载宽度 |
650mm |
|
最大承载长度 |
700mm |
|
最小板边宽度 |
5mm |
|
元器件最大高度 |
输送面上下各100mm |
|
传送轨道高度 |
900±20mm |
|
传送速度 |
2-5m/min |
|
传送方向 |
左→右 、 右→左 |
|
底部回流轨道高度 |
与传送轨道间距 500mm |
