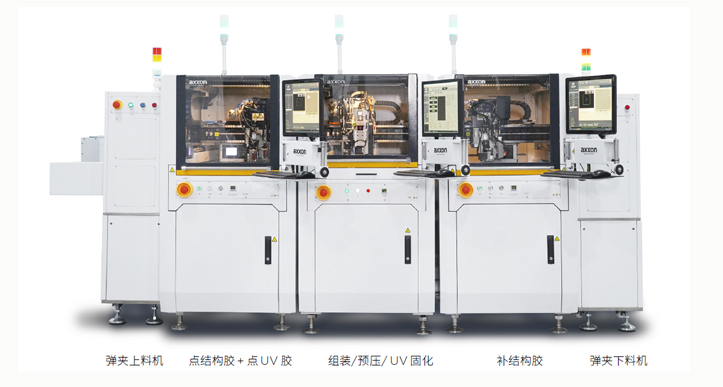

AP77S 是高灵活性、极具性价比的通用点贴系统。
AP77S 兼顾高精度、柔性化、高产能与低成本优势，无论是单一精密零部件专线量产，还是多规格产品柔性混线加工，
均可适配，是覆盖多行业精密点贴工序的高性价比自动化解决方案。
资料下载
产品特性
精密贴装，多工艺兼容
配备点贴一体贴头，实现最高 ±30 um的精密组装 + 点胶，兼容多种组装工艺
智能视觉，品质可控
结合深度视觉技术，能够精准快速识别不同物料，配合 CCD 复检，实现系统闭环监控品质，保证了稳定的结果输出
智能配置，高效生产
根据现场工艺，可随心更换模块，避免设备二次采购成本。整线可配置在线保压机和精密点胶机，最高产能可达每小时1600Pcs 以上，节省 80% 以上人力成本
灵活的供料组合，无忧切换
配置编带飞达、卷料飞达、托盘供料、弹夹料仓、Tray料仓等多种模块供料方式，实现快速搭配切换

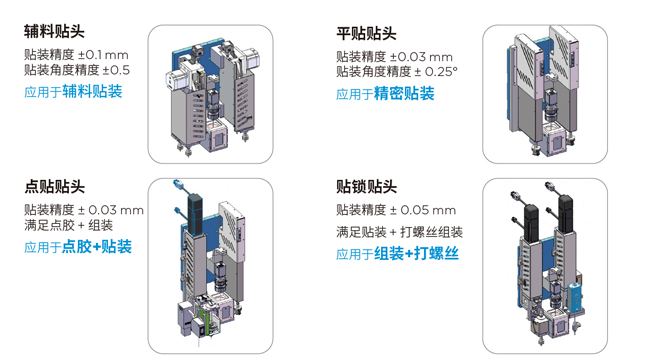

功能贴装模块

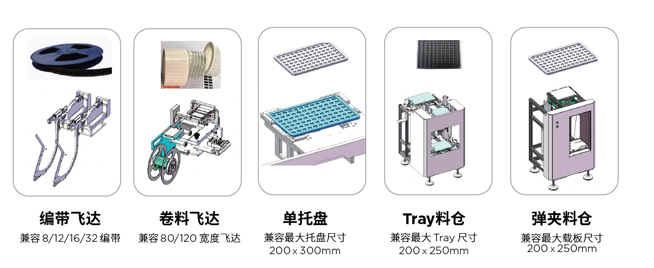

供料模块

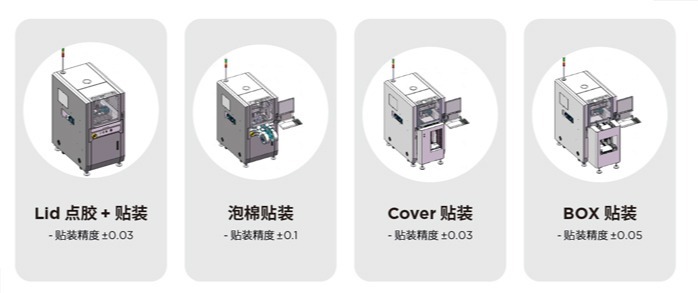

工艺应用
规格参数
|
基本参数 |
AP77S |
|
UPH 辅料贴合 |
UPH ≥ 1800 光模块点胶贴装UPH ≥ 80 |
|
用电需求 |
AC 220 V，16 A，3.0 Kw |
|
气压需求 |
0.5~0.7 MPa |
|
外形尺寸 |
770 x 1200 x 1500mm(W x D x H) |
|
重量 |
800Kg |
|
无尘等级 |
FFU（选配） |
|
供料方式 |
兼容编带、卷料、Tray、托盘、弹夹来料 |
|
X/Y 轴重复定位精度 |
±0.0 1mm，P 级丝杠 |
|
Z 轴重复定位精度 |
±0.0 1mm，P 级丝杠 |
|
轨道高度 |
930±30 mm, 左进右出 |
|
轨道调宽范围 |
单轨60-300 mm，调宽方式：手动调宽60-120 mm |
|
产品尺寸 |
1 x 3-50 x 50 mm |
|
产品厚度 |
0.05-15 mm |
|
料盘兼容范围 |
±0.03 mm （不含物料偏差） |
|
贴装精度 |
SMEMA |
|
贴装良率 |
≥ 99.5% |
|
抛料率 |
≤ 0.5% ( 来料不良除外) |
