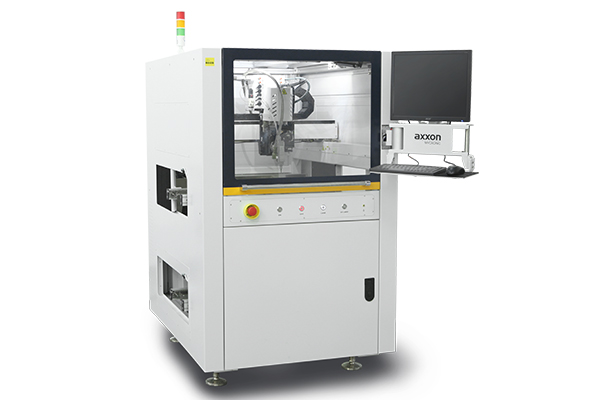

AC-500HC常规型接触式点胶设备，是应用于RTV、导热胶等接触式点胶的生产设备。
AC系列是axxon公司专门研发，应用于涂覆、接触式点胶，也是可以集成多种闭环监控模块的智能型生产设备，非常适用于在线和批量生产。基于多年的开发完善及市场验证，AC系列已经广泛而出色地服务于多个行业的精密三防涂覆应用，尤其对消费电子、汽车电子、家电等多个行业中的复杂多避让区域选择性涂覆应用，提供灵活独到的解决方案。
资料下载
产品特性
高精度运动平台
• 高精度一体式机架；
• 进口精密级滚珠丝杆；
• 闭环伺服控制系统；
• 运行速度最大600毫米/秒，重复精度±25um
在线式设备
• 配备不锈钢链条的加硬型材轨道；
• 有单段式、两段式等多种传送方式
软件系统
• 人性化的操作界面，简便易学；
• 中/英文切换；
• 可拓展MES系统
视觉系统
• Mark功能，可有效确保运行轨迹跟随Mark位置的变化进行修正；
• 编程功能，使得编程更为直观，有助于快速编程
丰富的配置模块
• 激光探高模块，确保点胶高度的一致性；
• 胶量称重系统，监测出胶系统稳定性；
• 针头校正系统，自动校准针头偏位

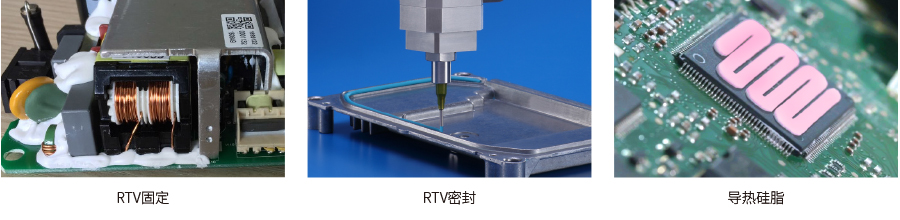

工艺应用
规格参数
|
基本参数 |
AC-500HC |
|
电源 |
220V 50/60Hz 2.5KW |
|
气压 |
80psi(5.5bar) |
|
外形尺寸 |
990 x 1300 x 1630mm(W x D x H) |
|
重量 |
600kg |
|
排风要求 |
直径200mm 风量＞13m3/min |
|
通信协议 |
SMEMA |
|
点胶区域 |
450 x 450 x 100mm（单阀） |
|
认证标准 |
CE/UL |
|
运动类型 |
伺服电机+滚珠丝杆 |
|
X轴行程 |
460mm |
|
Y轴行程 |
550mm |
|
Z轴行程 |
100mm |
|
X/Y轴速度 |
600mm/s |
|
X/Y轴加速度 |
0.8g |
|
Z轴速度 |
300mm/s |
|
Z轴加速度 |
0.3g |
|
X/Y/Z轴重复精度 |
±25um@3σ |
|
控制方式 |
工控机+运动控制卡 |
|
传送高度 |
870-950mm |
|
传送速度 |
400mm/s |
|
调宽方式 |
自动调宽 |
|
宽度范围 |
40-500mm |
|
最小板边宽度 |
3mm |
|
轨道承载产品长度 |
800mm (单段式) |
|
轨道承重 |
10Kg |
|
过板高度 |
上100mm 下100mm |
