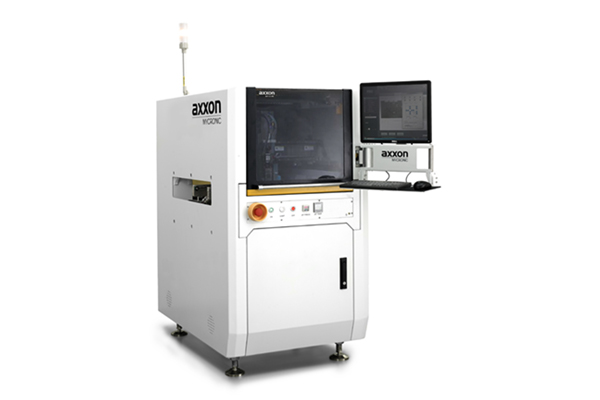

Au99M 平台使用高速直线电机的驱动控制使生产效率进一步提升。
Au 系列全自动点胶设备整合各类点胶技术，提供了各种不同的全自动在线点胶方案。Au系列全自动喷射点胶方案，在高要求的生产环境中久经考验，使之能够从容应对复杂产品的高精度包封、填充、粘接、组装等应用。重点应用在消费类电子，比如热熔胶粘接、 底部填充胶、表面贴装、堆栈封装、 围坝与填充、 FPC元器件补强、增强材料等。
资料下载
产品特性
Au 系列在线式全自动高速点胶设备可处理各种不同的点胶应用。
高性价比
一体化机架设计，结构稳定，系统运行更持久，停机时间短，效率更高；国际顶级元器件的使用，减小故障发生率，使用成本大幅降低；易损部件少，节约了购置成本；高端品牌直线电机搭配微米分辨率光栅尺闭环控制，精度更高更可靠。
灵活性

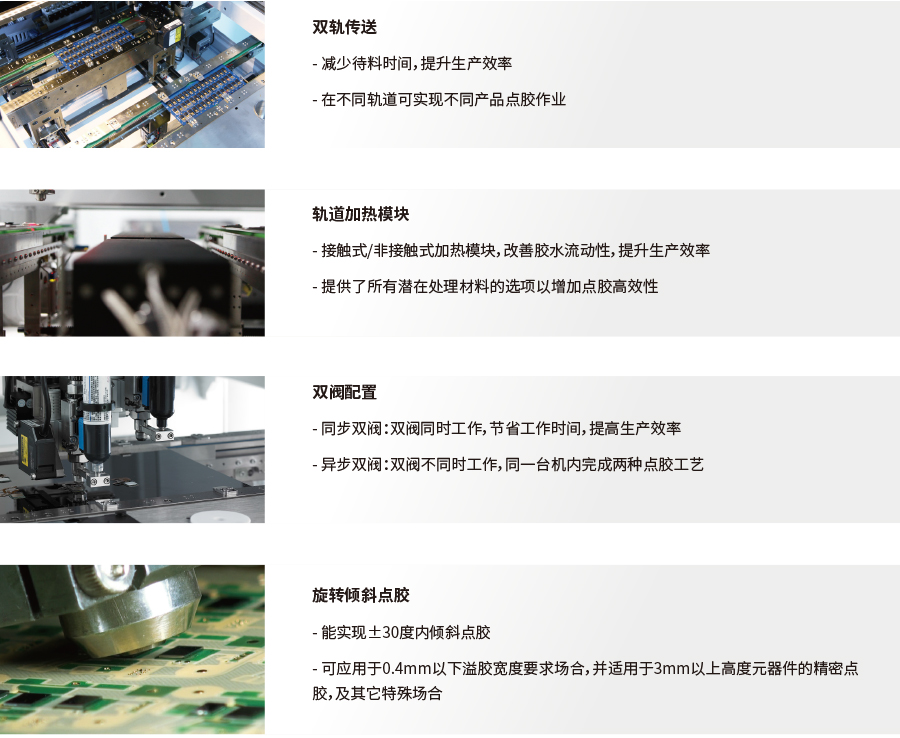

Au 系列全自动点胶设备能够处理多种不同基板尺寸的产品；双轨、双阀、倾斜、底部加热等多种功能模块灵活配置；通用的平台可适用多种点胶工艺及胶水，可快速更换机种。
提高生产力
减少人工干预，提高设备稼动率；非接触式点胶，无需z轴上下移动，增加生产产能；精准的胶量控制，精确的视觉算法，提高了点胶作业良率；直线电机驱动型运动更快捷，缩短空跑时间。
非接触式喷射：气动喷射阀，压电喷射阀
无需Z轴运动，气动喷射速度最高250点/s，是传统点胶的3~7倍；压电喷射速度最高可达500点/s；最小点胶量3nl，且具有传统点胶无法企及的一致性；非接触，避免针头碰撞工件；极小点胶量，适用于更紧凑的空间。
规格参数
|
基本参数 |
Au99M（直线电机型） |
|
用电需求 |
AC230V 8A 50/60Hz 1.8KW(无轨道加热时功率） |
|
气压需求 |
90psi(6bar) |
|
外形尺寸 |
770 x 1300 x 1450mm(W x D x H) |
|
重量 |
1350KG |
|
认证标准 |
CE |
|
XYZ轴定位精度 |
XY: ±25um@3σ Z:±10um@3σ |
|
XYZ轴重复精度 |
XY: ±10um@3σ Z:±5um@3σ |
|
最大速度 |
1500mm/s(XY) |
|
加速度 |
1.5g |
|
驱动系统 |
直线电机（XY） 伺服电机（Z) |
|
轨道承重 |
3KG |
|
轨道调宽范围 |
50~500mm |
|
基板厚度 |
0.5~6mm |
|
通讯协议 |
SMEMA |
|
最大点胶范围（单轨/双轨） |
350 x 500mm/350 x 215mm（W x D） |
