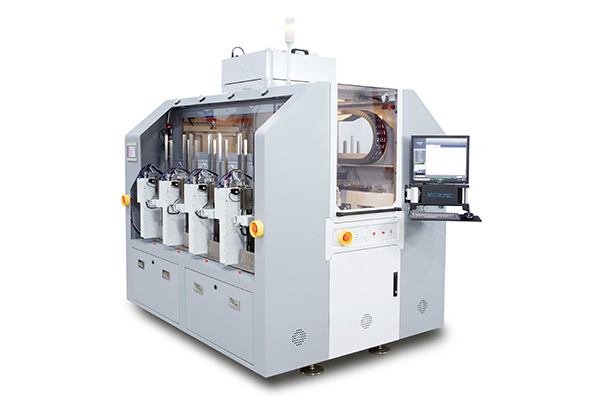

MYS 系列- MYL10等离子系统
实现Lead Frame 表面处理的高产能
随着电子装配和半导体市场的快速发展，整个工业对生产效率及可靠度的要求也不断提升。MYS 系列清洁设备通过消除传统真空式等离子体处理的等待时间，带来巨大产能和整体良率提升，同时能确保安全地处理所有敏感性电子元件。
产品特性
MYL10等离子系统实现Lead Frame 表面处理的高产能。
• 常压式氩气等离子系统
• 100mm宽等离子在线式批量处理，相比传统方式效率提升2-5倍，使用成本降低30%以上 ，
机台最大产能1800UPH
• 高产能、高柔性生产：可处理多种尺寸Lead frame，且不同尺寸Lead frame可同时处理
• 100%中性等离子，对敏感电子元器件，不产生等离子轰击、静电、火花、电弧、粉尘、高温、水波纹、紫外线， 不会对产品带来任何伤害，更为安全友好
• 多种化学制程：O2制程去除有机污染物，H2制程去除金属氧化物，活化产品表面
• 不会对产品产生颗粒污染且不会有液体污染物
规格参数
|
基本参数 |
MYL10 |
|
用电需求 |
AC 200~240V, 5kW, 23A, 50/60Hz |
|
气压需求 |
90psi(6bar) |
|
外形尺寸 |
1500 x 2100 x 2100mm |
|
重量 |
2500kg |
|
认证标准 |
CE, SEMI S2 |
|
定位精度 |
XY: ± 20um@3 σ Z: ± 5um@3 σ |
|
XYZ轴重复精度 |
XY: ± 15um@3 σ Z: ± 5um@3 σ |
|
最大速度 |
1000mm/s(XY) |
|
加速度 |
1.0g |
|
驱动系统 |
AC servo |
|
工作平台参数 |
|
|
轨道形式 |
Rail |
|
轨道数量 |
x 4 |
|
产品厚度范围 |
0.1~1mm |
|
Z轴行程 |
100mm |
|
最大产能UPH |
1800 |
|
通讯协议 |
SMEMA |
|
工作范围 |
|
|
等离子处理范围 |
300~1320mm(W x D) |
|
等离子处理方式 |
O2制程去除有机污染物 H2制程去除金属氧化物 |
|
等离子系统设备需求 |
|
|
RF功率 |
600W at 27.12MHz |
|
主要等離子气体 |
Argon |
|
制程气体 |
O2, N2, or H2 |
|
气源压力范围 |
40~100psi (0.3~0.7MPa) |
