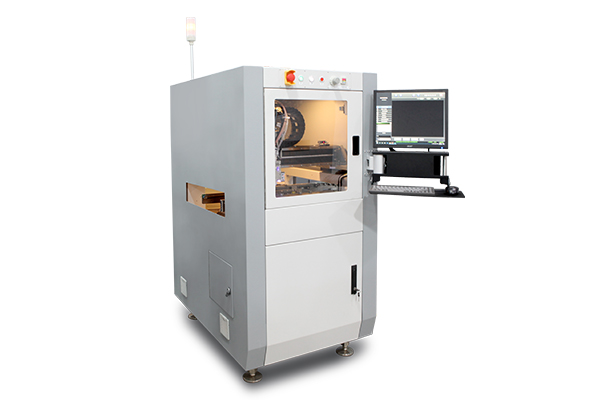

MYS 系列- MYS10 等离子系统
多种产品表面处理也能轻松解决
随着电子装配和半导体市场的快速发展，整个工业对生产效率及可靠度的要求也不断提升。MYS 系列清洁设备通过消除传统真空式等离子体处理的等待时间，带来巨大产能和整体良率提升，同时能确保安全地处理所有敏感性电子元件。
产品特性
MYS10 系列是为半导体、电子、SMT、光电、医疗等各个领域应用而开发的全自动在线式等离子处理系统。
• 常压式氩气等离子系统
• 100mm宽等离子在线式批量处理，相比传统方式效率提升2-5倍，使用成本降低30%以上
• 100%中性等离子，对敏感电子元器件，不产生等离子轰击、静电、火花、电弧、粉尘、高温、水波纹、紫外线， 不会对产品带来任何伤害，更为安全友好
• 高灵活性、高兼容性的小巧型等离子平台

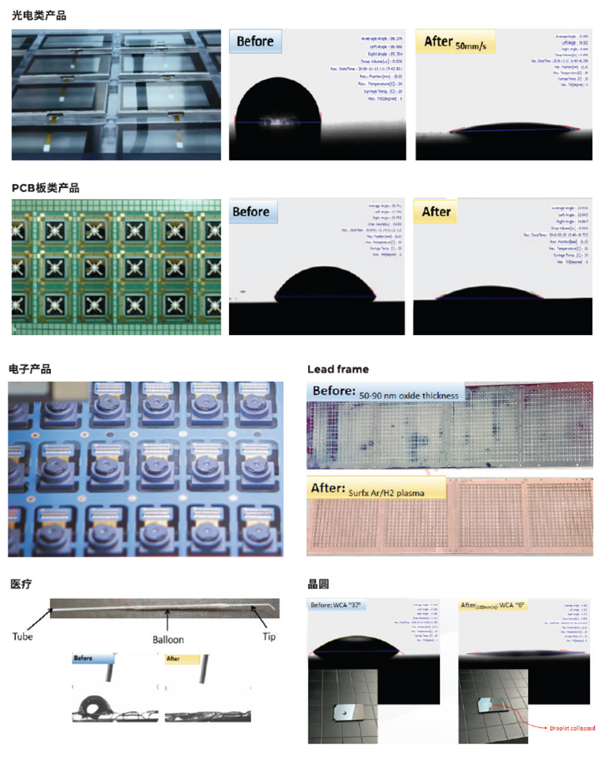

• 多种化学制程：O2制程去除有机污染物，H2制程去除金属氧化物，活化产品表面
• 不会对产品产生颗粒污染且不会有液体污染物
规格参数
|
基本参数 |
MYS10 |
|
用电需求 |
AC 200~240V, 4.4kW, 20A, 50/60Hz |
|
气压需求 |
90psi(6bar) |
|
外形尺寸 |
790 x 1200 x 1880mm |
|
重量 |
800kg |
|
认证标准 |
CE, SEMI S2 |
|
定位精度 |
XY: ± 30 m@ 3 σ Z: ± 10 m@3 σ |
|
XYZ轴重复精度 |
XY: ±15um@3σ Z:±5um@3σ |
|
最大速度 |
1000mm/s(XY) |
|
加速度 |
1.0g |
|
驱动系统 |
AC servo |
|
工作平台参数 |
|
|
轨道形式 |
Belt |
|
轨道承重 |
3KG |
|
基板厚度范围 （不带载具） |
0.5~6mm |
|
Z轴行程 |
100mm |
|
允许板面器件最大高度 |
26mm |
|
允许板下器件最大高度 |
23mm |
|
通讯协议 |
SMEMA |
|
工作范围 |
|
|
等离子处理范围 |
350 x 475 mm(W x D) |
|
等离子处理后接触角 (WCA) |
WCA<10° (硅晶圆) WCA<20° (非金属) |
|
等离子处理方式 |
O2制程去除有机污染物 H2制程去除金属氧化物 |
|
等离子系统设备需求 |
|
|
RF功率 |
600W at 27.12MHz |
|
主要等離子气体 |
Argon |
|
制程气体 |
O2, N2, or H2 |
|
气源压力范围 |
40~100psi (0.3~0.7MPa) |
