MYS 系列- MYW10 等离子系统
实现高柔性、高产能的Wafer表面处理制程
随着电子装配和半导体市场的快速发展,整个工业对生产效率及可靠度的要求也不断提升。MYS 系列清洁设备通过消除传统真空式等离子体处理的等待时间,带来巨大产能和整体良率提升,同时能确保安全地处理所有敏感性电子元件。

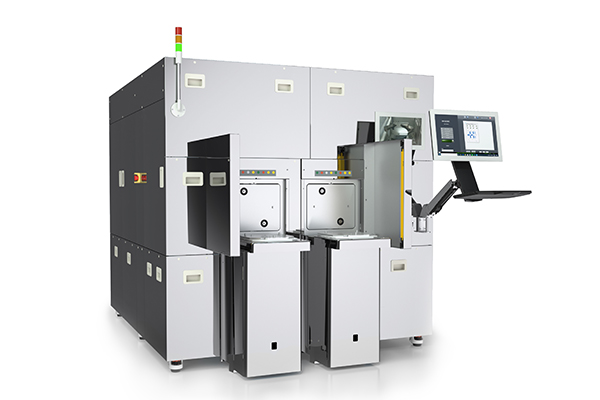

MYW10 等离子系统实现高柔性、高产能的Wafer表面处理制程
• 常压式氩气等离子系统
• 100mm宽等离子在线式批量处理,相比传统方式效率提升2-5倍,使用成本降低30%以上
• 100%中性等离子,对敏感电子元器件,不产生等离子轰击、静电、火花、电弧、粉尘、高温、水波纹、紫外线, 不会对产品带来任何伤害,更为安全友好
• 多种化学制程:O2制程去除有机污染物,H2制程去除金属氧化物,活化产品表面
• 不会对Wafer产生颗粒污染和表面粗糙度变化
• 可兼容Wafer和Tape frame的生产以及两者快速切换
• 满足Class10级无尘和SEMI标准

|
基本参数 |
MYW10 |
|
用电需求 |
AC 380V, 13kW, 20A, 50/60Hz |
|
气压需求 |
90psi(6bar) |
|
外形尺寸 |
2000 x 2800 x 2200mm |
|
重量 |
2200kg |
|
认证标准 |
SEMI S2/S6/S8 |
|
定位精度 |
XY: ± 20 um@3 σ Z: ± 10um@3 σ |
|
XYZ轴重复精度 |
XY: ± 10um@3 σ Z: ± 5um@3 σ |
|
最大速度 |
1000mm/s(XY) |
|
加速度 |
1.0g |
|
驱动系统 |
AC servo |
|
工作平台参数 |
|
|
上下料形式 |
OHT+Load port+机械手 |
|
机械手承重 |
3KG |
|
适用Wafer晶圆尺寸 |
12寸 (300mm) |
|
软件操作系统 |
Windows 10 |
|
X/Y行程 |
400mm/500mm |
|
Z轴行程 |
20mm |
|
通讯协议 |
SECS/GEM |
|
工作范围 |
|
|
等离子处理范围 |
300 x 300mm(W x D) |
|
等离子处理后接触角 (WCA) |
WCA<10° (硅晶圆) |
|
等离子处理方式 |
O2制程去除有机污染物 H2制程去除金属氧化物 |
|
等离子系统设备需求 |
|
|
RF功率 |
600W at 27.12MHz |
|
主要等離子气体 |
Argon |
|
制程气体 |
O2, N2, or H2 |
|
气源压力范围 |
40~100psi (0.3~0.7MPa) |
