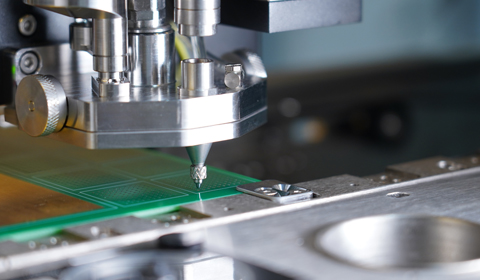

ASL100 高精度 高效率 超灵活激光熔锡喷射焊接系统
激光熔锡喷射焊接是用激光作为热源，以锡球作为焊料，激光瞬间开启，将锡球熔化，利用惰性气体将熔融锡料液滴喷射到金属焊盘的待焊区域，液态锡的热量加热焊盘，再冷却形成凸点或实现焊点接合。
资料下载
产品特性
高精度：±0.05mm 的焊接精度
高效率：每秒可焊接 7 个球
高性价比：相较于传统上湿锡再固化，锡球焊接系统无需固化炉，节省成本
灵活性好：可以兼容锡球直径 0.1 mm~0.76 mm，锡球类型覆盖SnPb、SnAg、SnAgCu、AuSn 等
安全性好：非接触式，对产品无损伤；无助焊剂，无污染；无锡珠残留

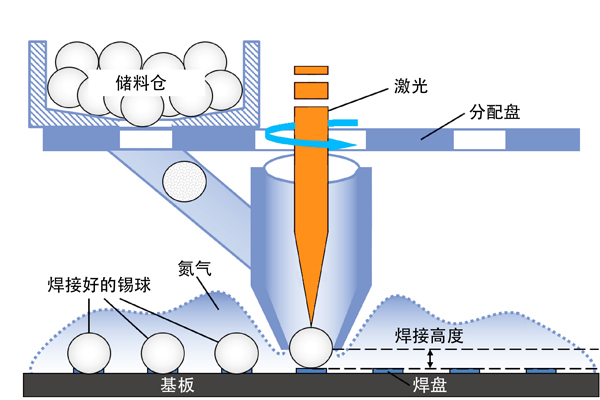

激光熔锡喷射过程
- 加入锡球到储料仓，经过分配盘，将单锡球带入导向通道
- 锡球通过导向通道到达焊嘴头部，发射激光将其熔化
- 氮气加压将熔融状态的锡球喷射到焊盘上，完成焊接

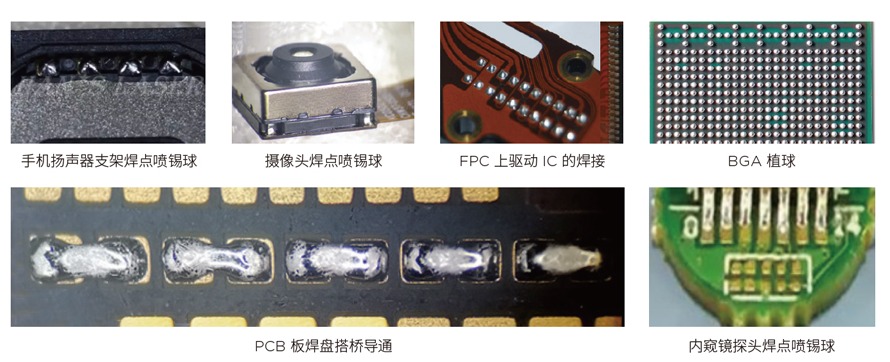

应用行业
- 3C 消费类电子 - FPC 柔性电路板 - 汽车电子 - 医疗电子 - 智能家居等 - 军工 - 5G 通信
规格参数
|
ASL100 激光熔锡喷射焊接系统 |
|
|
激光波长 |
1064 nm |
|
激光器类型 |
光纤传输激光器 |
|
激光器功率 |
100 W（可选择其他功率） |
|
激光器模式 |
脉冲模式 |
|
最大喷球频率 |
7 Hz |
|
基本参数 |
|
|
用电需求 |
AC 200~240 V,11 A,50/60 Hz |
|
气压需求 |
90 psi (6bar) |
|
外形尺寸 |
890 x 1500 x 1500 mm(W x D x H) |
|
重量 |
950 kg |
|
运动系统 |
|
|
XYZ 轴定位精度 |
XY: ±30 um@3σ Z:±10 um@3σ |
|
XYZ 轴重复精度 |
XY: ±15 um@3σ Z:±5 um@3σ |
|
最大速度 |
1000 mm/s(XY) |
|
最大加速度 |
1.0 g |
|
驱动系统 |
伺服电机 + 高精度滚珠丝杆 |
|
工作平台参数 |
|
|
最大工作区域 |
460 x 690mm（X x Y） |
|
轨道承重 |
3 kg |
|
轨道调宽范围 |
40~690 mm |
|
基板最大长度 |
460 mm |
|
基板厚度 |
0.5~6 mm |
|
操作系统 |
Windows 10 |
|
通讯协议 |
SMEMA |
|
最小板边宽度 |
2 mm |
|
允许板面器件最大高度 |
45 mm |
|
允许板下器件最大高度 |
23 mm |
|
Z 轴行程 |
60 mm |
