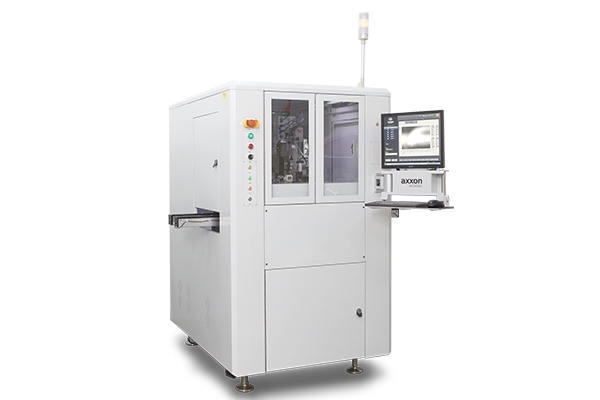

AM300IC在线式五轴联动点胶系统，五轴联动技术搭配自动上下料模块，实现点胶、检测、传输一站式的解决方案，可根据客户工厂自动化布局定制全自动在线式的五轴联动点胶系统。
五轴联动控制系统，具有超强的运动控制系统，支持各种标准曲线插补，任意轴直线插补，空间圆弧插补，空间螺旋线插补，空间椭圆插补，空间渐开线插补，空间锥形、螺旋形插补，空间样条曲线插补等。可适用于圆形、异形产品的封胶补强。
产品特性
强大的空间点胶轨迹运动能力
针对异形、圆形、曲面产品定位时CCD抓取外形轮廓,自动计算产品中心位置并校正各运动轴补偿量后，驱动点胶控 制系统自动点胶，空间轨迹转换简单、智能，位置精准。
智能、防呆、操作简单
设备根据标准产品可直接抓取MARK做为定位模版，实时对比，也可根据产品特征抓边定位，实现产品异常及时报警，有效防止错放、漏放现象。

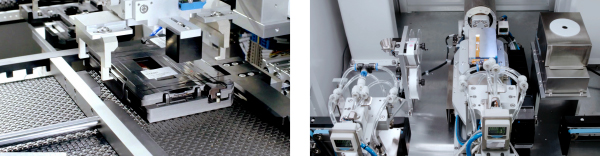

模块化设计，灵活搭配
• 代替人工上下料，实现无人工厂作业
• 对接前后段设备输送线，实现联机作业
• 任意方向进出料
• 可快进切换上下料拾取方式

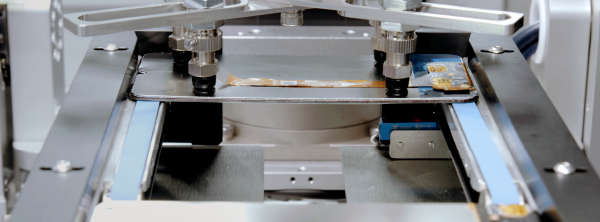

• 真空吸附和气动夹爪两种拾取机构，以满足不同来料方式的在线作业
规格参数
|
基本参数 |
AM300IC |
|
功率 |
220V 3.6KW 16A 50/60HZ |
|
气压 |
90psi(5.5bar) |
|
外形尺寸 |
1450 x 1300 x 1700(W x D x H)（含输送线尺寸） |
|
设备重量 |
850KG |
|
通信协议 |
SMEMA |
|
驱动系统 |
直线电机（XY）伺服电机（Z/A）DDR(C) |
|
操作系统 |
Win7/10 |
|
点胶区域 |
200 x 100mm |
|
行程XYZ |
450 x 600 x 200mm |
|
XYZ轴定位精度 |
XY:±8μm, Z:±10μm,3ð |
|
XYZ轴重复精度 |
XY:±3μm, Z:±5μm,3ð |
|
最大速度 |
1200mm/s |
|
最大加速度 |
1.5g |
