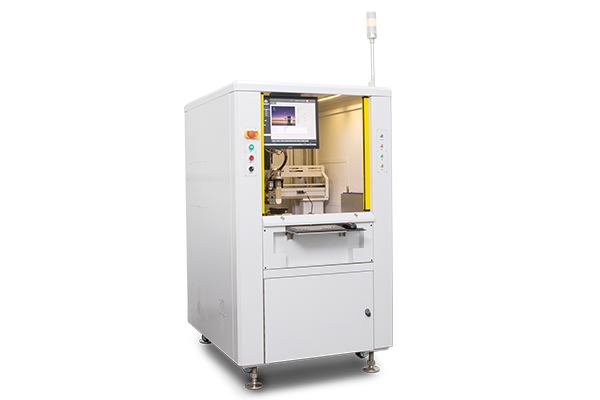

AM500N接触式五轴联动点胶系统，适用于极点屏、圆孔内壁点胶等工艺。
五轴联动控制系统，具有超强的运动控制系统，支持各种标准曲线插补，任意轴直线插补，空间圆弧插补，空间螺旋线插补，空间椭圆插补，空间渐开线插补，空间锥形、螺旋形插补，空间样条曲线插补等。可适用于圆形、异形产品的封胶补强。兼容多种胶水，工艺适应性强，具有高精度、高速度、精确点胶等特点。
产品特性
强大的空间点胶轨迹运动能力
针对异形、圆形、曲面产品定位时CCD抓取外形轮廓, 自动计算产品中心位置并校正各运动轴补偿量后，驱动点胶控 制系统自动点胶，空间轨迹转换简单、智能，位置精准。
智能、防呆、操作简单
设备根据标准产品可直接抓取MARK做为定位模版，实时对比，也可根据产品特征抓边定位，实现产品异常及时报警，有效防止错放、漏放现象。
模块化设计，灵活搭配
本设备可选配二维码扫描，MES系统，液位检测，自动擦胶功能；控制系统和硬件均采用模块化设计，便于操作，可快速维护和更换。
• 全自动图像识别，点胶
• 行业首创五轴联动控制技术，可实现产品空间任意点胶轨迹需求，精准点胶
• 非接触式激光测高技术，自动检测产品高度，自动调节点胶高度
• 可选拓展功能丰富，可满足不同点胶需求

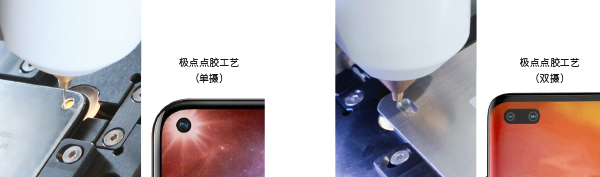

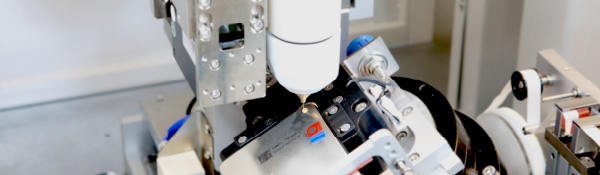

重点应用
- 消费类电子 - LCD屏偏光片及背光圆孔点热熔胶 - 手机中框内腔密封点胶
- 手机充电器内腔密封点胶 - OLED屏圆孔内壁点油墨
规格参数
|
基本参数 |
AM500N |
|
功率 |
220V 3KW 12A 50/60HZ |
|
气压 |
90psi(5.5bar) |
|
外形尺寸 |
1000 x 1200 x 1700(W x D x H)高度不含FFU |
|
设备重量 |
790KG |
|
通信协议 |
SMEMA |
|
驱动系统 |
直线电机（XY）伺服电机（Z/A）DDR(C) |
|
操作系统 |
Win7/10 |
|
点胶区域 |
3～8寸,FPC≤150*90mm |
|
行程XYZ |
450 x 600 x 200mm |
|
XYZ轴定位精度 |
XY:±8μm, Z:±10μm,3ð |
|
XYZ轴重复精度 |
XY:±3μm, Z:±5μm,3ð |
|
最大速度 |
1200mm/s |
|
最大加速度 |
1.5g |
