产品特性
灵活旋转型

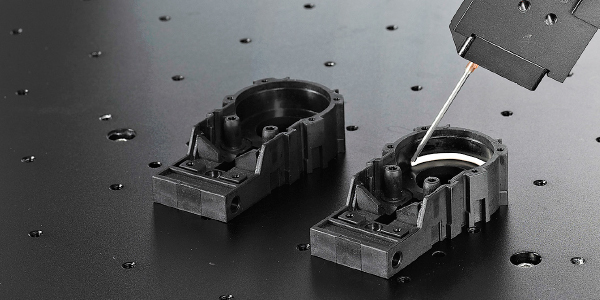

XYZ轴均采用伺服+滚珠丝杆传动，结构稳定且耐用；R轴与XYZ轴可进行联动，实现空间轨迹点胶。

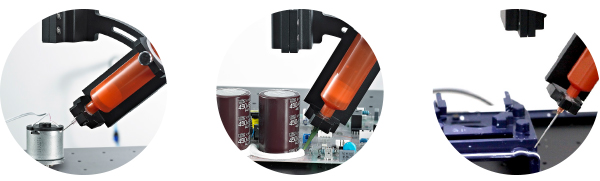

常见应用
- 电容补强 - 水箱壳密封 - 电感线圈补强 - 继电器粘接
规格参数
|
基本参数 |

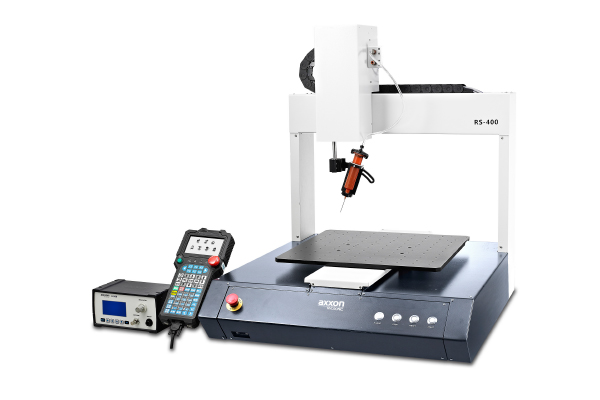

RS-400 |
RS-500 |
RS-400H |
|
外观尺寸W x D x H(mm) |
640 x 750 x 811.5 |
806 x 941 x 902.5 |
640 x 746 x 812 |
|
X/Y/Z三轴行程 (mm) |
400 x 400 x 100 |
500 x 500 x 100 |
400 x 400 x 100 |
|
设备重量（KG) |
105 |
122 |
106 |
|
R轴旋转角度（°） |
0～360 |
0～360 |
|
|
R轴重复精度 (mm) |
±0.02 |
±0.01 |
|
|
R轴最高转速 (°/sec) |
360 |
720 |
|
|
X/Y/Z重复精度 (mm) |
±0.01 |
±0.01 |
|
|
X/Y/Z最大速度 (mm/s) |
800/800/300 |
800/800/300 |
|
|
X/Y/Z加速度 |
0.4g |
0.4g |
|
|
X/Y/Z机械架构 |
H-Bridge |
H-Bridge |
|
|
控制方式 |
独立式运动控制器 |
独立式运动控制器 |
|
|
X/Y/Z驱动方式 |
交流伺服+高精密模组 |
交流伺服+高精密模组 |
|
|
R轴驱动方式 |
步进+减速机 |
伺服+高精密减速机 |
|
|
R轴负载（Kg） |
2 |
3 |
|
|
Y 轴工作台负载（Kg） |
10 |
10 |
|
|
编程方式 |
手持编程器 |
手持编程器 |
|
|
存储容量(M) |
128 |
128 |
|
|
功率(W) |
700 |
800 |
|
